Funktion

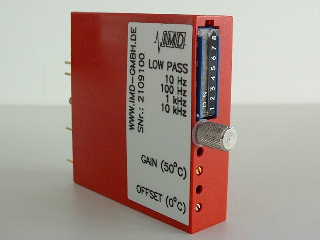

Das PT1000-5B-Modul enthält einen Differenzverstärker, eine symmetrische Konstantstromquelle, einen Trennverstärker und ein Tiefpassfilter 1. Ordnung mit 4 einstellbaren Grenzfrequenzen.

Durch die Verwendung einer symmetrischen Konstantstromquelle kann der PT1000 mit einem zweiadrigen geschirmten Kabel angeschlossen werden, trotzdem wird die gleiche Unabhängigkeit vom Leitungswiderstand erreicht wie bei der Vierleitermessmethode.

Der Differenzeingang gewährleistet prinzipiell eine hohe Störfestigkeit gegen Einstreuungen auf das Meßkabel, da eine auf beide Adern wirkende Störung in der Differenz herausfällt.

Ein- und Ausgang sind gegeneinander und gegen die Versorgung galvanisch getrennt. Die verwendeten Bauelemente haben eine Isolierspannung von 1000 V, vom internen Aufbau ist das Modul aber nur zur Vermeidung von Erdschleifen (Trennspannung 50 V) ausgelegt.

Technische Daten


Filter
offene Bandbreite 50 kHz
Frequenzen 10 Hz - 100 Hz - 1 kHz - 10 kHz
Frequenzfehler max. 10 %
Steilheit 1. Ordnung: -6 dB/Oktave
Ausgang
Ausgangssignal ±12 V (typisch)
Proportionalitätsfaktor 1 V pro 10 ° C
zulässiger Strom max. ±5 mA
Genauigkeit
Trimmung ab Werk besser 0,1 °C, typ. 0,05 °C
Versorgung
Spannungsversorgung +5 V DC ±10 %
Stromaufnahme ca. 100 mA
Sonstige Daten
Linearitätsfehler 1 ‰
Rauschen 1 mVrms
