Technische Daten für Gehäuse MS210-R
Wir verwenden das Gehäusesystem ratiopac von Schroff (Ausnahme: T2)
Unsere Einschübe haben Europakartenformat 100mm x 160mm mit Messerleiste nach DIN 41612. Breite: 5TE, Höhe: 3HE.
Bestellbezeichnung | Einschubplätze | Tragegriff | Breite/TE | BxTxH/mm |
MS-210R/E16 | 16 | nein | 84 | 483 x 372 x 135 |
MS-210R/E10 | 10 | nein | 63 | 375 x 282 x 135 |
MS-210R/E6 | 6 | nein | 42 | 268 x 282 x 135 |
MS-210R/T16 | 16 | ja | 84 | 507 x 372 x 170 |
MS-210R/T10 | 10 | ja | 63 | 399 x 282 x 170 |
MS-210R/T6 | 6 | ja | 42 | 292 x 282 x 170 |
MS-210R/T2 | 2 | nein | 12 | 68 x 226 x 140 |

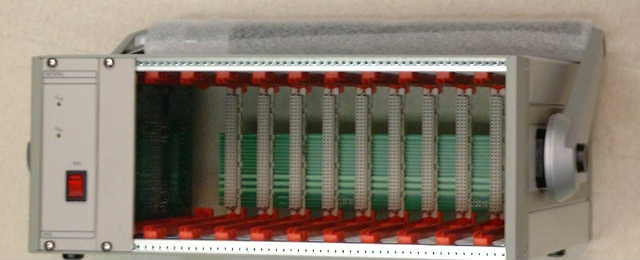

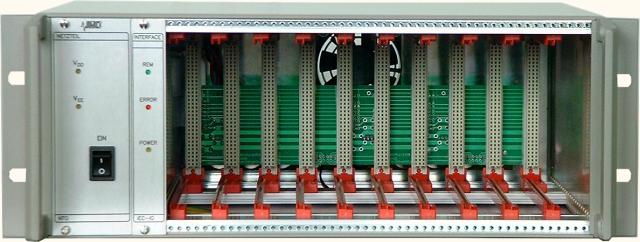

Gehäuse für 10 Einschübe |
![Gehäuse T10](geh_t10_02.jpg) |
![Gehäuse T10](geh_t10_01.jpg) |
